Assembly

CPU Emulator

语法

A指令

语法

@value #value为一个非负的十进制数

功能

A指令的主要功能：
– 将常数输入到计算机的唯一方式
– 将目标数据的内存单元地址存入A寄存器，为赋值C指令提供条件
– 将跳转地址放入A，为跳转C提供条件

二进制表示

0vvv vvvv vvvv vvvv
例如，0000 0000 0000 0111 代表 @7，即把7存入A寄存器.

使用例

将-1存入地址为100的RAM中。

@100   #将目标地址设置为100
M=-1   #向目标地址中存入-1

C指令

语法

dest = comp; jump #dest和jump可为空
                  #若dest为空，则'='省略
                  #若jump为空，则';'省略

功能

C指令的主要功能：
– 计算什么
– 将计算后的值存到哪里
– 之后怎么跳转（做什么）

二进制表示

111a cccc ccdd djjj
其中，a和c存储计算指令(compute)，d存储目标位置(destination)，j存储转移条件(jump)。
具体的功能如下

Compute域，表计算

符号表记说明：
– A、D为寄存器的名字。(A寄存器通过@来管理)
– M代表地址为A的内存单元，即Memory[A]或RAM[A]

例如，对于Comp域a c1c2c3c4 c5c6：
1 1101 11表示计算M+1，即Memory[A]+1。
0 0101 01表示计算D|A，即D寄存器 或 A寄存器。

Compute D+M时，标准的写法是D+M，但在.asm文件中书写时，也可以写作M+D，默认的编译器会自动将其转为D+M。
但是：M+1不能写作1+M，会编译错误。

Destination域，表存储

例如，对于Dest域d1d2 d3：
01 0表示将Comp域的计算结果存入寄存器D。

Jump域，表跳转

教材中对跳转作用的说明是形如out > 0，但我觉得comp比out更易于理解。

例如，对于Dest域j1j2j3：
110表示在comp<=0时进行跳转。
跳转的目标为寄存器A的地址，即跳转到第ROM[A]行代码。

Hack规定ROM为代码存储空间，RAM为数据存取空间。

使用例

赋值

不跳转的赋值语句，jump域均为0
111a cccc ccdd d000
例如，将Memory[A]+1的值存入Memory[A]和寄存器D，可写为

@7                # 设定A寄存器的地址为7
MD = M + 1        # Memory[7] = Memory[7] + 1
                  # D = Memory[7] + 1

用二进制即为1111 1101 1101 1000

若你想给某个地址赋值，你不能直接写类似@15; M=233这样的代码，因为C指令的comp域只有1,0和-1这三个常数。正确的写法是

@233    # 向寄存求A中存入值233
D = A   # 向寄存器D中存入A的值(即233)
@15     # 向寄存器A中存入地址15
M = D   # 向地址15填入D的值

判断值并跳转

if Memory[3]=5 then
    goto 100
else
    goto 200

以上代码的Hack实现为：

@3              # 寄存器A设定地址3
D=M             # 寄存器D存入Memory[3]的值

@5              # 寄存器A设定值5
D=D-A           # 给寄存器D赋值， D=D-A=D-5
                # 这一步是为了进行计算D-5的值。
                # D-5=0 ↔ D=5

@100            # 寄存器A设定跳转行100
D;JEQ           # 如果D为0（即实际上D-5=0, D=5）
                # 则跳转到ROM[A]，即ROM[100]

@200            # 寄存器A设定跳转行200
0;JMP           # 如果上一步goto 100未执行，那么执行这一步
                # 即跳转到ROM[A]，即ROM[200]

预定义符号

虚拟寄存器

R0~R15表示Memory[0]到Memory[15]的地址（而不是值？）

预定义指针

SP   == Memory[0]
LCL  == Memory[1]
ARG  == Memory[2]
THIS == Memory[3]
THAT == Memory[4]

以上均为RAM地址。

I/O指针

SCREEN == Memory[16384] # (0x4000) 屏幕的基地址
KBD    == Memory[24576] # (0x6000) 键盘的基地址

以上均为RAM地址。

屏幕内存为16384-24574

标签符号

写在句首，单独一行的标签，例如(LOOP)那么后面可以引用这个标签，跳转到这一行的所在位置。可理解为标记循环的读档点。如下

    ...
(LOOP)          # ←─┐
    ...         #   |
    ...         #   |
    @LOOP       #   |
    0;JMP       # ──┘  跳转到(LOOP)所在位置
(END)           # ←─┐
    @END        #   |
    0;JMP       # ──┘  跳转到(END)所在位置
                #  这个无限循环是用来结束程序的（定义）

变量符号

配合A指令使用，直接在RAM中自动开辟一个地址并用设定的变量名指代这个地址，如下

@i      # 在`RAM`中开辟了一个地址，并把此地址存入寄存器A中。
        # 此地址和变量名`i`关联
M = 1   # 向被"i"关联的地址的RAM中存入1

@sum    # 在`RAM`中开辟了一个地址，并把此地址存入寄存器A中。
        # 此地址和变量名`sum`关联
M = 0   # 向被"sum"关联的地址的RAM中存入1

值得注意的是：
1. 这只能在代码中使用，CPU Emulator会自动为其改为分配的地址。
例如，代码为

@i
M = 1
@sum
M = 0

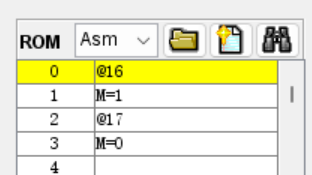

但用CPU Emulator打开后，ROM区显示的是：

2. 变量符号的地址自动分配是从0x0010即Memory[16]开始的。例如上图中，第一个变量i被自动分配到了Memory[16]，第二个变量sum被自动分配到了Memory[17]。

@16
M = -1
@i
M = 1
@sum
M = 0

@16
M = -1
@16
M = 1
@17
M = 0

推荐的用法是，当你需要存入数值时，直接使用@数字

@15
M = A

而想要引用地址时，使用替代的变量名

D = 1
@R15
M = D

文件规定

二进制文件

.hack为二进制文件，即一连串的机器语言指令。每行16个值，表示一个指令。

汇编文件

.asm为汇编文件，即上文提到的A指令或C指令等。
编译说明：
1. 空格和空行会被忽略
2. 常数必须非负，且用十进制表示
3. 用户自定变量名可以包含任何字母、数字、_、.、Dollar符、冒号等，但不能以数字开头
4. 注释行用双斜线//开头，不能换行。
5. 所有助记符必须大写。用户自定义标签区分大小写。
6. 一般规定标签大写（(LOOP)），变量名小写(@sum)。

宏命令

A指令的缩写

对于上面提到的赋值命令，Memory[15]=233，其基础写法为

@233
D=A
@15
M=D

但可以用[]来表示@，例如

D = A[233]
M[15] = D

值得注意的是，对于编译器而言，[]放在哪里都是一样的，即以下三条是等价的：

D = [233]A
D = A[233]
D[233] = A

它们的编译结果都是

@233
D=A

GOTO的缩写

    @i
    M = 1
    @sum
    M = 0
(LOOP)
    @i
    D = M
    @100
    D = D-A
    @END
    D; JGT

    @i
    D = M
    @sum
    M = D+M

    @i
    M = M+1

    @LOOP
    0; JMP

(END)
    @END
    0; JMP

可以写为

    @i
    M = 1
    @sum
    M = 0
(LOOP)
    @i
    D = M
    @100
    D = D-A
    @END
    D; JGT

    @i
    D = M
    @sum
    M = D+M

    @i
    M = M+1

    GOTO LOOP

(END)
    GOTO END

一些基本结构的转译

以c语法为例

赋值

C

tmp = 666;

Hack

D = A[666]   # 向寄存器D中存入A的值(即233)
M[tmp] = D   # 向地址15填入D的值

复制值

C

*p1 = 5;
*p2 = *p1;

Hack

# *p1 = 5;
@5
D = A
@p1
M = D

# *p2 = *p1;
@p1
D = M
@p2
M = D

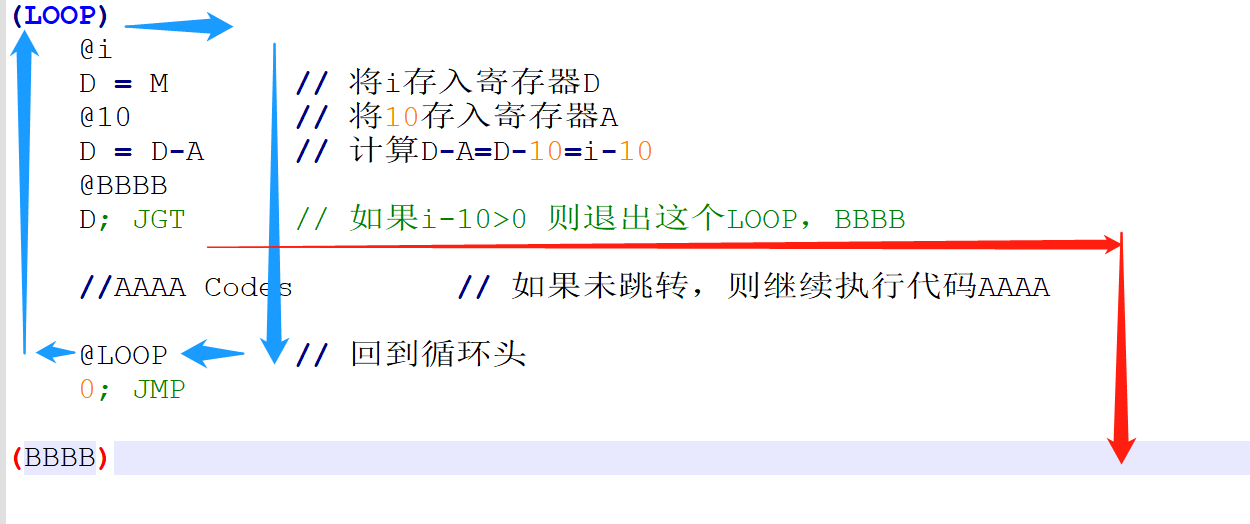

while循环

C

while (i<10)
{
    AAAA
}
BBBB

Hack

(LOOP)
    @i
    D = M       // 将i存入寄存器D
    @10         // 将10存入寄存器A
    D = D-A     // 计算D-A=D-10=i-10
    @BBBB
    D; JGT      // 如果i-10>0 则退出这个LOOP，到BBBB

    //AAAA Codes         // 如果未跳转，则继续执行代码AAAA

    @LOOP       // 回到循环头
    0; JMP

(BBBB)

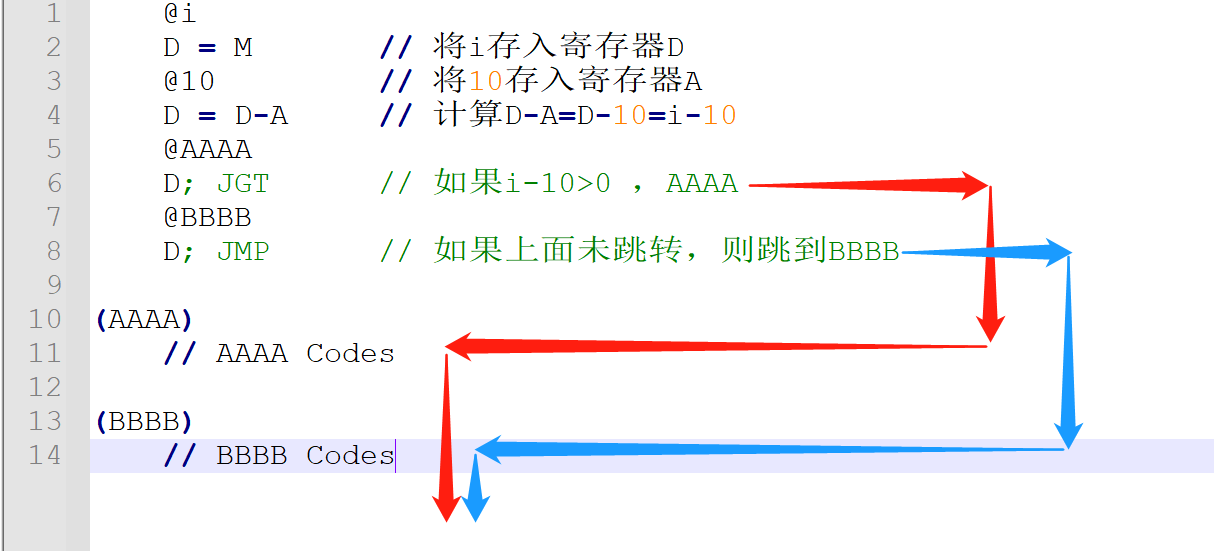

if选择

if…

C

if (i>10)
{
    AAAA
}
BBBB

Hack

    @i
    D = M       // 将i存入寄存器D
    @10         // 将10存入寄存器A
    D = D-A     // 计算D-A=D-10=i-10
    @AAAA
    D; JGT      // 如果i-10>0 ，AAAA
    @BBBB
    D; JMP      // 如果上面未跳转，则跳到BBBB

(AAAA)
    // AAAA Codes

(BBBB)
    // BBBB Codes

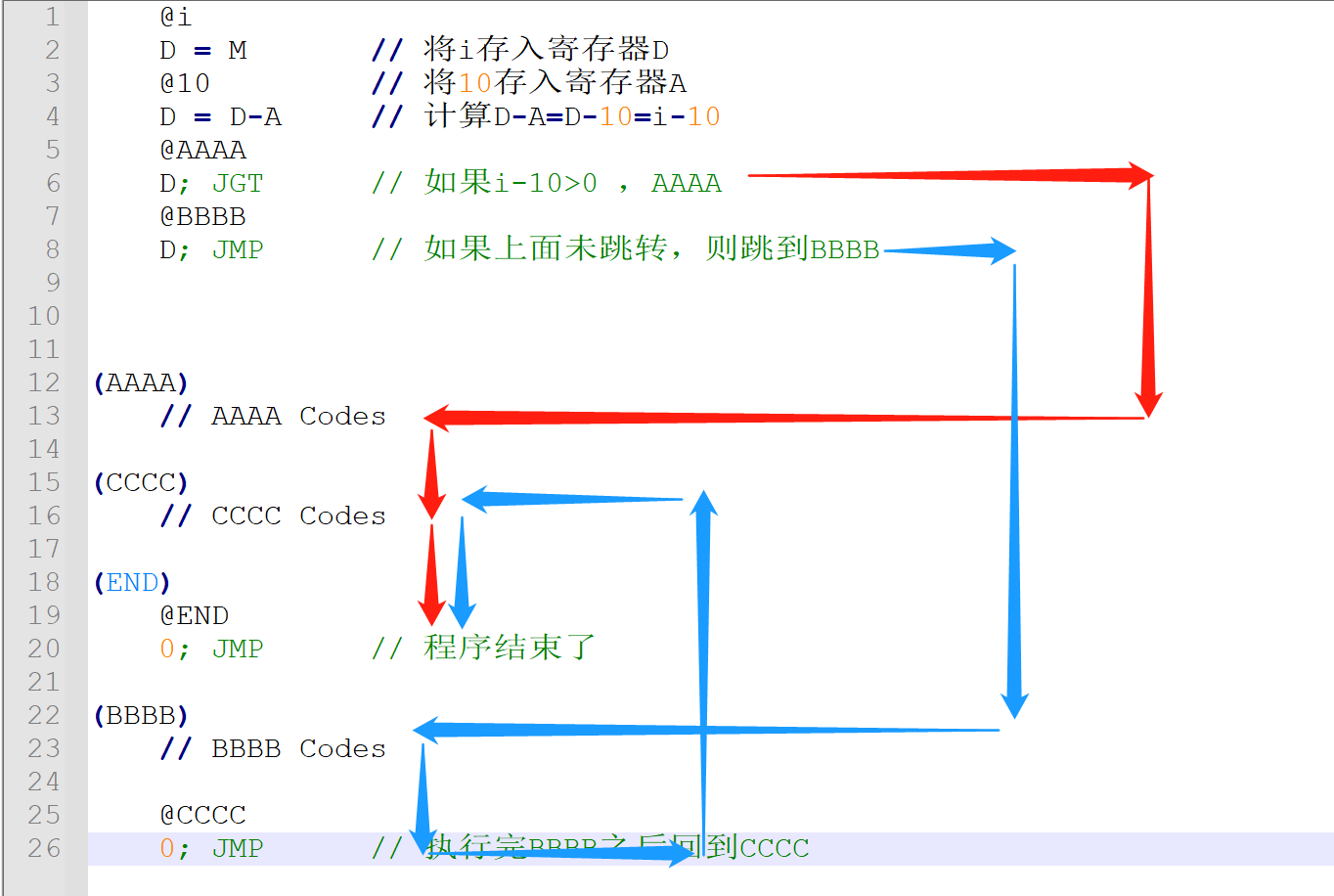

if…else…

C

if (i>10)
{
    AAAA
}
else
{
    BBBB
}
CCCC

Hack

    @i
    D = M       // 将i存入寄存器D
    @10         // 将10存入寄存器A
    D = D-A     // 计算D-A=D-10=i-10
    @AAAA
    D; JGT      // 如果i-10>0 ，AAAA
    @BBBB
    D; JMP      // 如果上面未跳转，则跳到BBBB



(AAAA)
    // AAAA Codes

(CCCC)
    // CCCC Codes

(END)
    @END
    0; JMP      // 程序结束了

(BBBB)
    // BBBB Codes

    @CCCC
    0; JMP      // 执行完BBBB之后回到CCCC

VM

语法

VM语法对stack执行操作，包括

堆栈和内存命令

sp为堆栈指针

pop

pop a
Stack | 2 3 5 SP
Memory … a=6 … b=10 …
After pop a:
Stack | 2 3 SP
Memory … a=5 … b=10 …
即：把stack最上的元素pop out，存入a中

push

Stack | 2 3 5 SP
Memory … a=6 … b=10 …
After push b:
Stack | 2 3 5 10 SP
Memory … a=6 … b=10 …
即：把b放到stack最上

添加常数时，要写push constant 10

算数和逻辑命令

这些操作都是在stack中执行的。
以下的x和y分别表示stack中-2和-1元素。
Stack | … x y SP

add

整数加法
Stack | 12 3 7 SP
After add:
Stack | 12 10 SP

sub

整数减法
Stack | 12 3 7 SP
After sub:
Stack | 12 -4 SP

neg

算数求反
Stack | 12 3 7 SP
After neg:
Stack | 12 3 -7 SP

eq

x=y
Stack | 12 3 7 SP
After eq:
Stack | 12 0 SP

gt

x>y
Stack | 12 3 7 SP
After gt:
Stack | 12 0 SP

lt

x\<y
Stack | 12 3 7 SP
After gt:
Stack | 12 -1 SP

-1 = 11111111

and

位操作：x And y
Stack | 12 5 11 SP
After and:
Stack | 12 1 SP

or

位操作：x Or y
Stack | 12 5 11 SP
After or:
Stack | 12 15 SP

not

位操作：Not y
Stack | 12 5 11 SP
After not:
Stack | 12 5 -12 SP
